印制線路板/組裝板切片分析
文章出處：印制線路板/組裝板切片分析印制線路板/組裝板切片分析 發布時間:2019-07-26
目的：
通過切片進行品質判定和對不良的原因作出初步分析及測試印制板的多項性能。例如：樹脂沾污，鍍層裂縫，孔壁分層，焊料涂層情況，層間厚度，鍍層厚度，孔內鍍層厚度，側蝕，內層環寬，層間重合度，鍍層質量，孔壁粗糙度等。通過印制電路板顯微剖切技術制得的微切片可用于檢查PCB內部導線厚度、層數、通孔孔徑大小、通孔質量觀察，用于檢查PCBA焊點內部空洞，界面結合狀況，潤濕質量評價等。
應用范圍：
PCB/PCBA、集成電路等。
依據標準：
IPC-TM 650 2.1.1, IPC-TM 650-2.2.5 , IPC A 600, IPC A 610等。

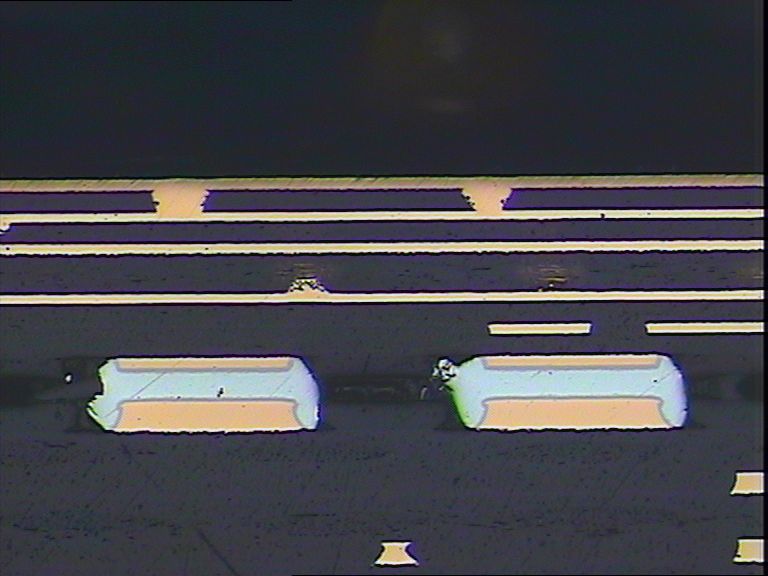

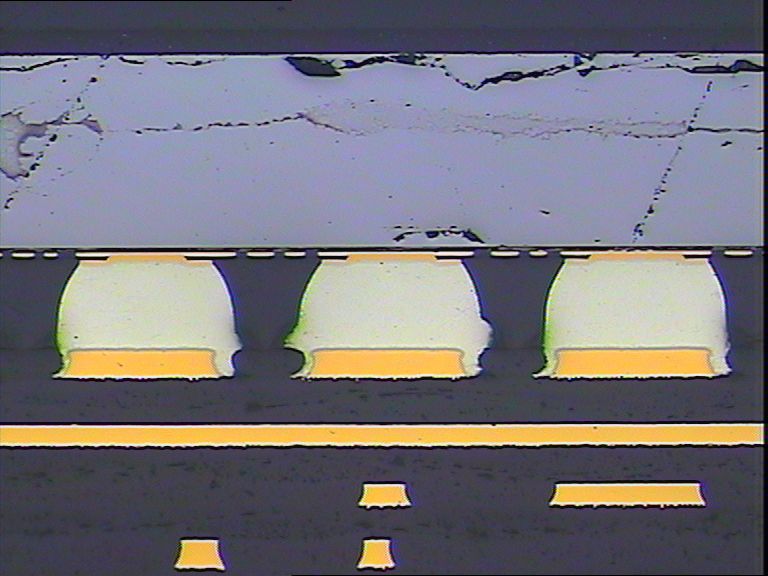

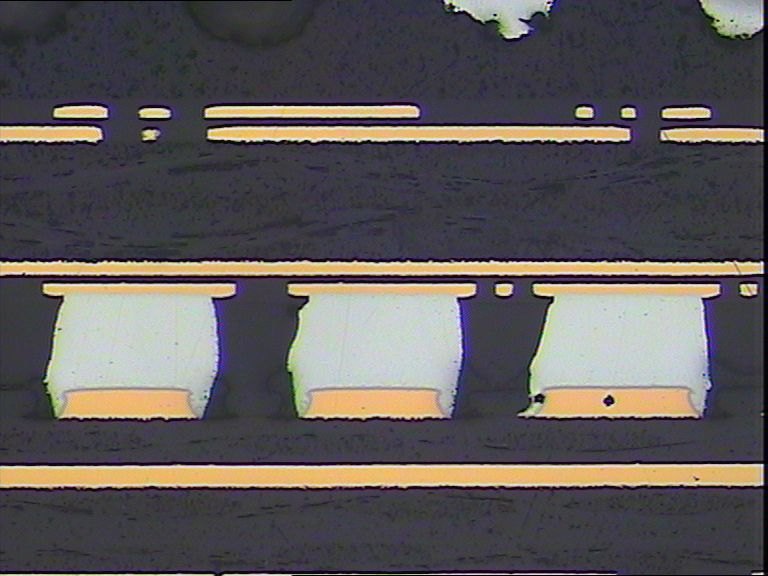

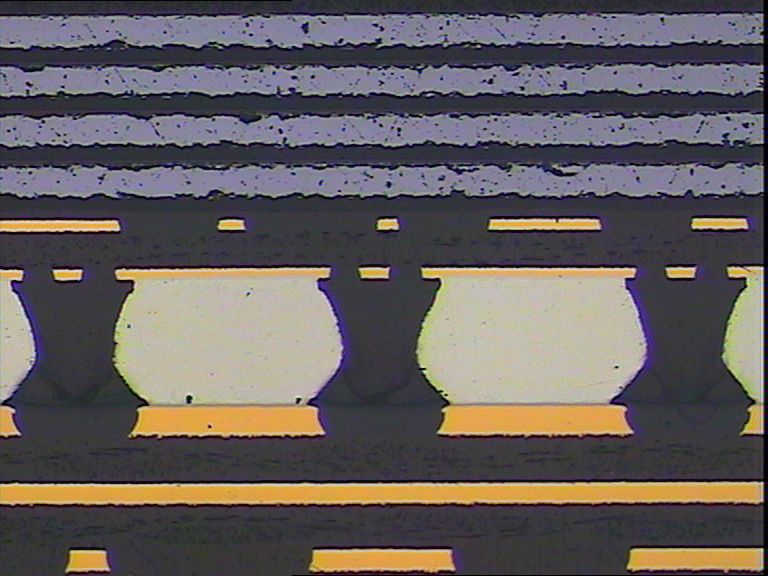

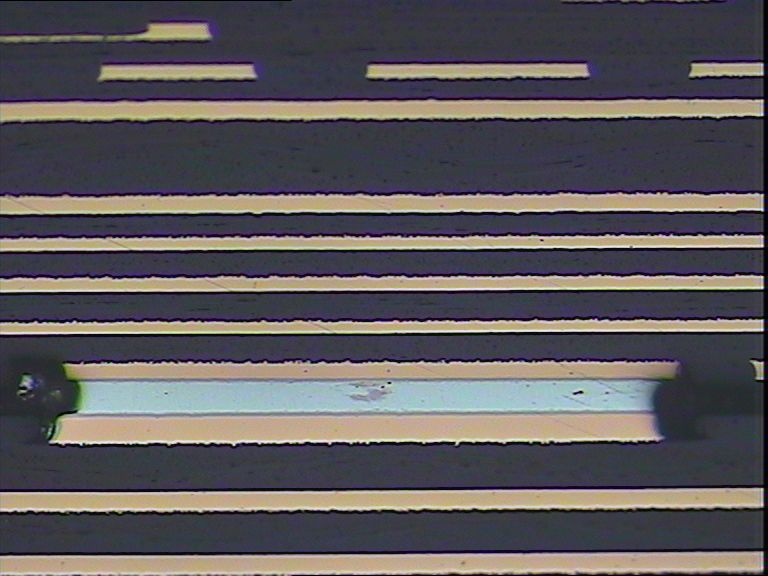

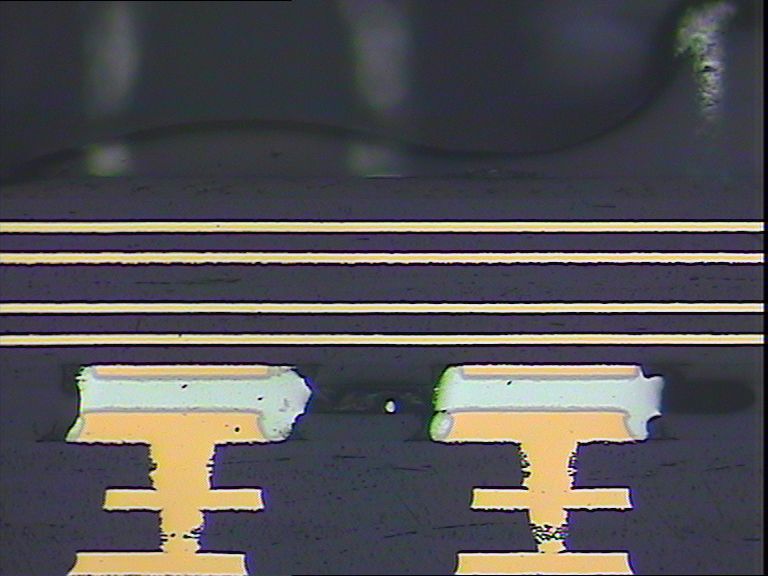

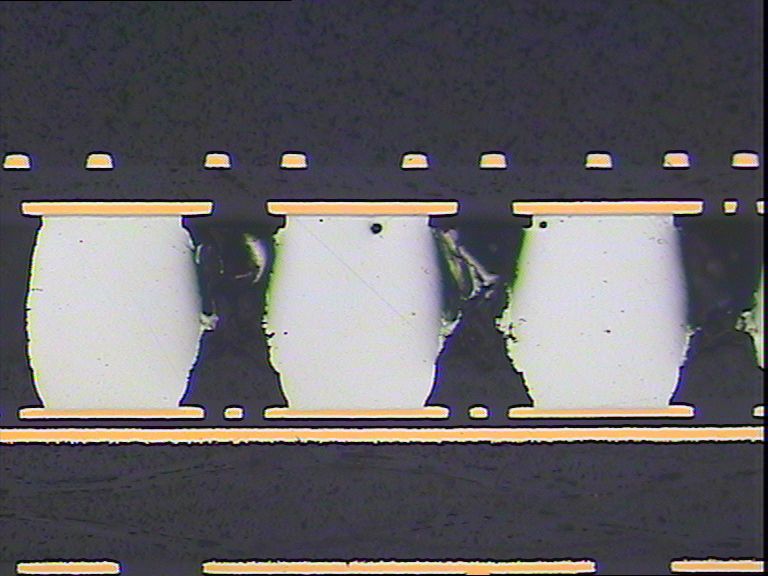

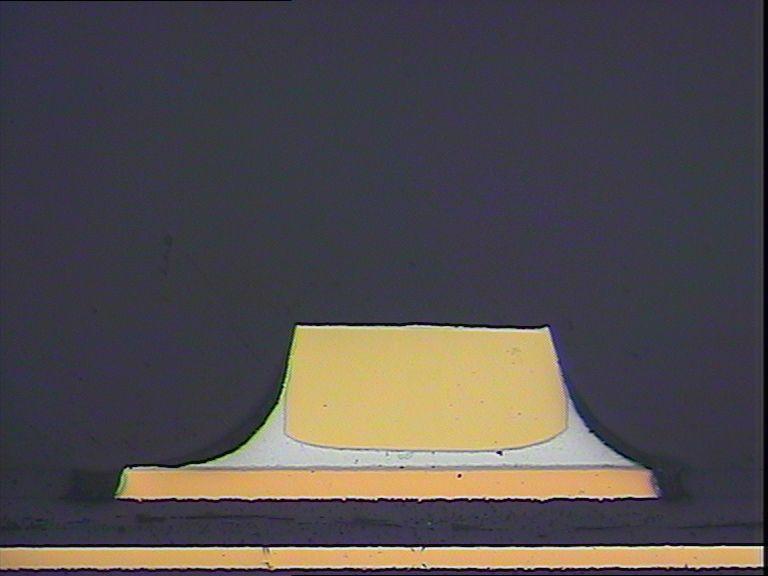

典型圖片：
設備展示:
金相切割機 金相磨拋機
金相顯微鏡 制樣樣本
試驗周期/費用：
具體時間據樣品情況及數量決定，一般≥5個工作日，
費用：500元/截面 起
