電子元器件切片分析
文章出處：電子元器件切片分析電子元器件切片分析 發布時間:2019-07-26
目的：
隨著科技水平的發展和工藝的進歩，電子產品越來越微型化、復雜化和系統化，而其功能卻越來越強大，集成度越來越高，體積越來越小。切片分析是借助切片分析技術和高倍率顯微鏡確認電子元器件的失效現象，分析工藝、原材料缺陷。通過顯微剖切技術制得的微切片可用于電子元器件結構剖析、檢查電子元器件表面及內部缺陷檢查。
應用范圍：
電子元器件、通信電子、LED、傳感器等。
依據標準：
IPC-TM 650 2.1.1, IPC-TM 650-2.2.5 等。

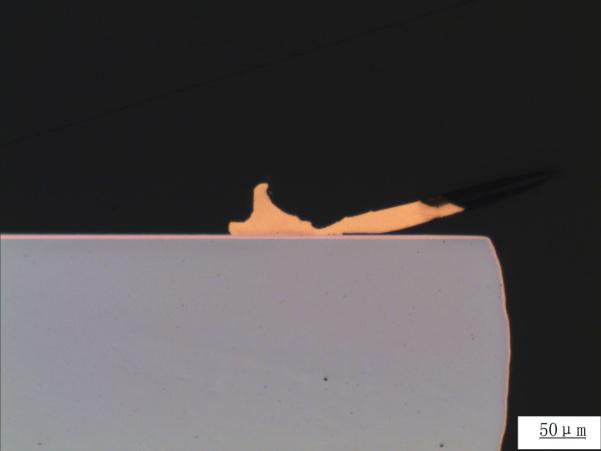

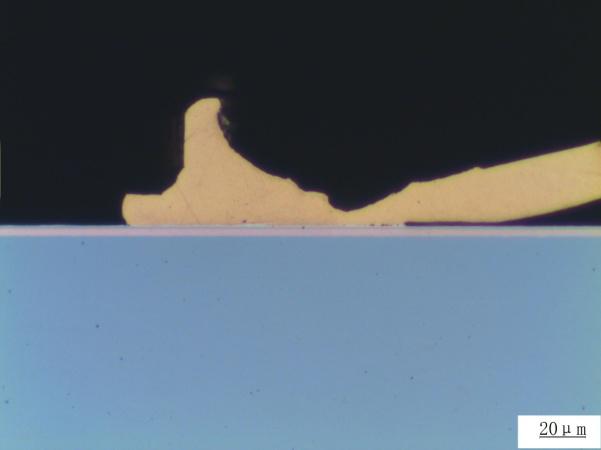

典型圖片：

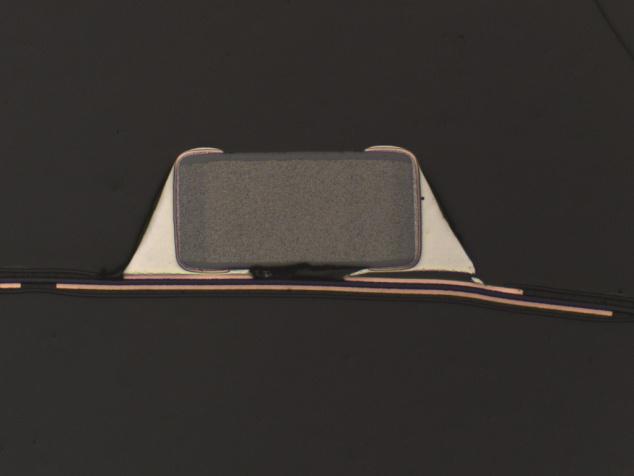

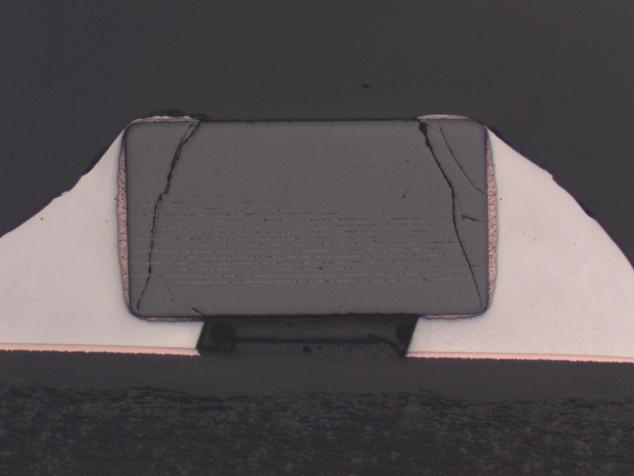

陶瓷電容焊接不良 陶瓷電容內部結構裂紋
設備展示:
金相切割機 金相磨拋機
金相顯微鏡 制樣樣本
試驗周期/費用：
具體時間據樣品情況及數量決定，一般≥5個工作日，
費用：350元/截面 起
